F型压力平衡型补偿接头

F型压力平衡型补偿接头

F型压力平衡型补偿接头F型压力平衡型补偿接头性能特点     普通补偿接头为承插式的，轴向伸缩接头本身无法承受介质内压产生的盲板力，所以需考虑管路的固定，即支架。除了必要的固定与支撑外，支架主要承受的是热胀冷缩和介质内部压力所产生的推力，特别是管路拐弯及三通、四通的位置，支架的造价非常高。为了降低支架造价又能满足使用要求，主要用于在吸收轴向位移的同时能平衡内压推力的补偿接头。
    直管压力平衡补偿器的作用是补偿管道中的轴向位移和内压推力的自身平衡，有效减少波纹补偿器的盲板力和管道的内压推力。

F型压力平衡型补偿接头
主要用与不易设置固定支架的高空位置和大直径的管线安装。
一、产品特点
该膨胀节的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力。因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。
二、安装使用注意事项
1、此类膨胀节一般应用在架空的直线上，水平安装。
2、膨胀节安装完毕后，所有的小拉杆需拆除。
3、为减少膨胀节对支座的弹性反力，在安装前可对此类膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。

详细说明：

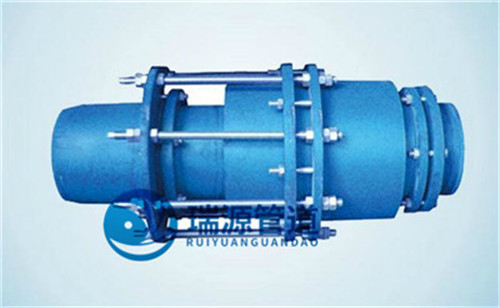

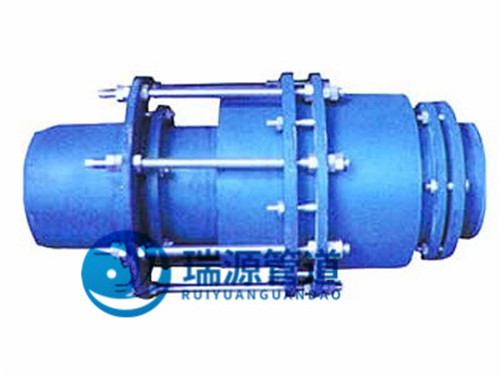

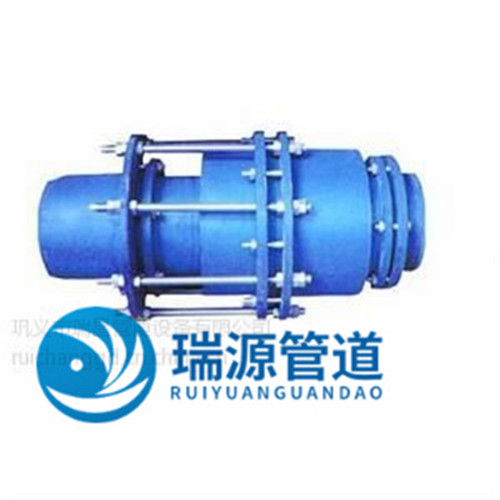

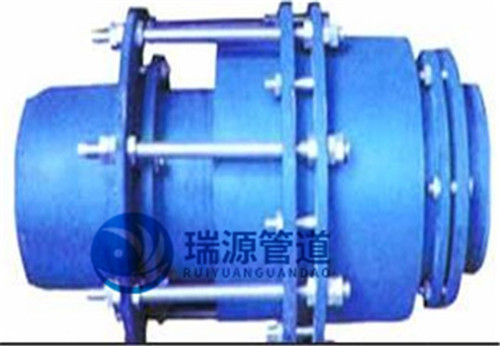

    F型压力平衡型补偿接头又叫做压力平衡型补偿器，压力平衡型膨胀节。该产品是由本体，压盖，密封圈，螺母，平衡筒，传力螺杆，螺栓，伸缩筒组成的，是一种主要用于在吸收轴向位移的同时能平衡内压推力的补偿接头。

产品特点：

   普通补偿接头为承插式的，轴向接头本身无法承受介质内压产生的盲板力，所以必须考虑管路的固定，即支架。除了必要的固定支撑外，支架主要承受的是热胀冷缩和介质内部压力所产生的推力，特别是管路拐弯及三通、四通的位置，支架的造价非常高，为了降低支架造价以能满足使用要求，主要用于在吸收轴向位移的同时能平衡内压推力的补偿接头。

F（FY）型压盖式压力平衡型补偿接头是由松套伸缩接头和两个限位短管组合而成。
F（FY）型压盖式压力平衡型补偿接头能防止管道因超量位移导致补偿接头的泄漏和损坏，压盖限位伸缩接头主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。
压盖限位伸缩接头的特点：压盖限位伸缩接头伸缩量大，（10mm-25mm)安装简单方便，使用寿命长（使用寿命长达20年－30年）维修方便。
压盖限位伸缩接头的连接方式：
压盖限位伸缩接头管道两边以焊接的方式连接。
压盖式限位伸缩接头的安装方法：
压盖限位伸缩接头两边均与管道焊接，压盖限位伸缩接头在安装时松开压盖螺母，调整至安装长度后把两端的短管与管道焊接，很后用对角法均匀拧紧螺母，调整好防脱螺母即可。

F型压力平衡型补偿接头补偿器又叫做压力平衡型补偿器，直流介质无推力补偿器。普通补偿接头为承插式的轴向伸缩接头本身无法承受介质内压产生的盲板力，所以必须考虑管路的固定，及支架。除了必要的固定于支撑外，支架注意承受的是热胀冷缩和介质内部压力所产生的推力，特别是管路拐弯及三通、四通的位置，支架的造价非常高。为了降低支架的造价，压缩工程造价又能满足使用要求，补偿器主要用于在吸收轴向位移的同时能平衡内压推力的补偿接头。

   压力平衡型补偿接头主要利用橡胶的独特性能。如高弹性、高气密性、耐介质性和耐候性及耐辐射性等。采用高强度、冷热稳定性强的聚酯帘布斜交与之复核后经高压、高温模压交联而成。内部致密度高，能承受较高压力，弹性变形效果优异。产品结构设计断面弧高、曲线长、具有较大的多向**功能。特别适用于地质条件复杂、沉降幅度大和管道运行中冷热变化频繁导致管道损坏的场所。利用橡胶的弹性滑动转移和变形机械力的传热散逸功能有效地消除泵、阀及管道自身的位移物理破坏。因橡胶属不良传到材料，所以它又是一种良好的降低震动和噪声传递的理想环保产品。改产品设计内壁光滑，经实际测试，对介质的流速，流量无任何影响，并且永不生锈。基本可以免除有效运动期内的维修。

压盖式压力平衡型补偿接头是我公司新型产品，能够实现管道的轴向位移的补偿，并且通过自身的弹性结构平衡轴向推力，从而节省了支架的安装，节省了大量的工程费用，特别适用于高空的安装。压盖式压力平衡型补偿接头是由松套伸缩接头和两个限位短管组合而成

    F型压力平衡型补偿接头F型压力平衡型补偿接头性能特点     普通补偿接头为承插式的，轴向伸缩接头本身无法承受介质内压产生的盲板力，所以需考虑管路的固定，即支架。除了必要的固定与支撑外，支架主要承受的是热胀冷缩和介质内部压力所产生的推力，特别是管路拐弯及三通、四通的位置，支架的造价非常高。为了降低支架造价又能满足使用要求，主要用于在吸收轴向位移的同时能平衡内压推力的补偿接头。
    直管压力平衡补偿器的作用是补偿管道中的轴向位移和内压推力的自身平衡，有效减少波纹补偿器的盲板力和管道的内压推力。

F型压力平衡型补偿接头
主要用与不易设置固定支架的高空位置和大直径的管线安装。
一、产品特点
该膨胀节的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力。因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。
二、安装使用注意事项
1、此类膨胀节一般应用在架空的直线上，水平安装。
2、膨胀节安装完毕后，所有的小拉杆需拆除。
3、为减少膨胀节对支座的弹性反力，在安装前可对此类膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。

压盖式压力平衡型补偿接头能够实现管道的轴向位移的补偿，并且通过自身的弹性结构平衡轴向推力，从而节省了支架的安装，节省了大量的工程费用，特别适用于高空的安装。压盖式压力平衡型补偿接头是由松套伸缩接头和两个限位短管组合而成。压盖式压力平衡型补偿接头能防止管道因超量位移导致补偿接头的泄漏和损坏，压盖限位伸缩接头主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

产品优势

轴向伸缩接头本身无法承受介质内压产生的盲板力，所以必须考虑管路的固定，即支架。除了必要的固定与支撑外，支架注意承受的是热胀冷缩和介质内部压力所产生的推力，特别是管路拐弯及三通、四通的位置，支架的造价非常高。为了降低支架的造价，压缩工程造价又能满足使用要求，主要用于在吸收轴向位移的同时能平衡内压推力的补偿接头。

产品特点

压盖限位伸缩接头两边均与管道焊接，压盖限位伸缩接头在安装时松开压盖螺母，调整至安装长度后把两端的短管与管道焊接，最后用对角法均匀拧紧螺母，调整好防脱螺母即可。
1实现管道的轴向位移补偿。
2高空安装节省了大量的支架费用，运行稳定。
3使用寿命长，方便了以后的维护与保养。

本实用新型公开一种压力平衡式补偿接头,其包括连接管及伸缩管,伸缩管包括伸缩管本体及设置于伸缩管本体上的伸缩套筒,伸缩管本体上邻近伸缩套筒处安装有压力平衡套筒,压力平衡套筒的一端密封固定于伸缩管的伸缩管本体上,其另一端密封固定于伸缩管的伸缩套筒上,且压力平衡套筒配合伸缩管的伸缩套筒形成有一容腔,伸缩管的伸缩管本体上开有通水孔,并通过该通水孔与所述容腔相连通,压力平衡套筒的直径
4能够消除管道的轴向推力。

普通补偿接头为承插式的，轴向伸缩接头本身无法承受介质内压产生的盲板力，所以必须考虑管路的固定，即支架。除了必要的固定与支撑外，支架注意承受的是热胀冷缩和介质内部压力所产生的推力，特别是管路拐弯及三通、四通的位置，支架的造价非常高。为了降低支架的造价，压缩工程造价又能满足使用要求，主要用于在吸收轴向位移的同时能平衡内压推力的补偿接头。

名称：F型压力平衡补偿器
标签：F型压力平衡补偿器

产品用途：适用于石化、钢铁、电力、有色金属等部门

产品型号：F型

曲管压力平衡波纹补偿器是按照GB/T12777—99和美国《EJMA》标准辅助计算机优化设计、制造而成，适用于石化、钢铁、电力、有色金属等部门，安装在管道的拐弯处或与设备相连的空间官道上。它能补偿轴向位移、横向位移，而不会对管道系统或其它设备产生内压推力。

轴向型是最普通bai的波纹补偿器，补偿器自身不du能承受管道zhi的内压推力，计算固定支座受力时，是dao由内压推力、轴向弹力、横向弹力、弯矩及合成弯矩还有管道的重量，及承受的风载等组成的。 而平衡型波纹补偿器，内部都是由两种波纹管组成的，波纹管运动时同时受到拉伸和压缩变形，且变形量大小相等，截面积相同
