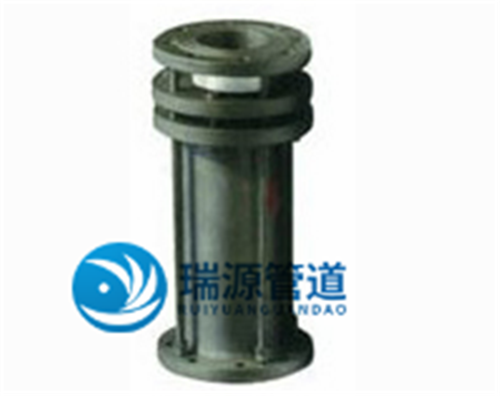

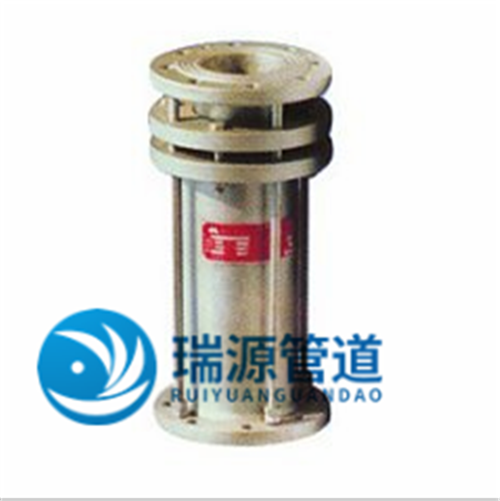

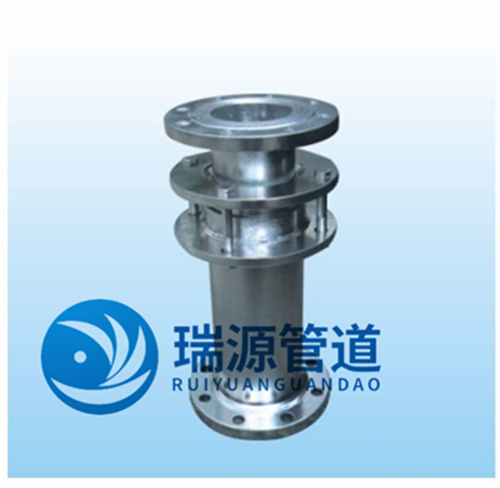

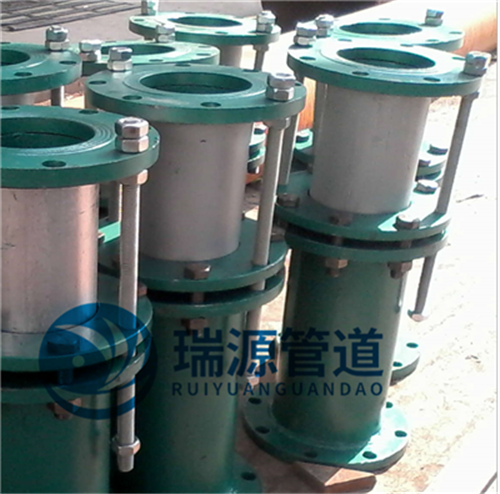

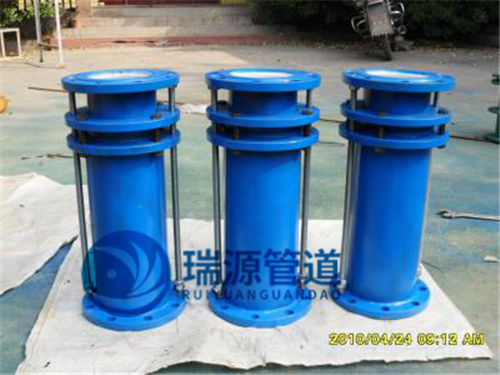

CS型热力管道伸缩器

CS热力管道伸缩器,它是由伸缩套、压盘和伸缩体组成。主要用在蒸汽管道上面,补偿蒸汽管道因热胀冷缩产生的位移。热力管道伸缩器内管材料分为铸铁热力伸缩器(HT)、镀锌热力伸缩器(DX)和钢制热力伸缩器(SF)三种。CS型热力管道伸缩器在管道中因温度变化产生热胀冷缩现象,管线受热膨胀变形,受冷收缩发生断裂,为了避免这种现象产生的管线破坏叫热力补偿。一般在管段加入补偿器,管线因温度变化而伸长或缩短的配件,热力管线上所利用的主要有波形补偿器和波纹管两种。

【产品名称】:CS热力管道伸缩器

【产品别名】:热力伸缩器

【产品规格】:【DN40mm-DN1600mm】

【产品认证】:ISO9001-2008

【适用范围】:【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

【产品材质】:碳钢,球墨铸铁,不锈钢.

【产品颜色】:蓝色,可根据客户要求调色.

   在热力管道中使用*为广泛特别是条件苛刻的高压高温管道,使用热力管道伸缩器是必然选择,热力管道伸缩器由于采用钢铁制造,可以有效抵抗500℃的高温产品。使高温介质在管道中良好输送,高温管道在升温和降温时的热胀冷缩问题钢制热力管道伸缩器是*的解决办法,它具有其他种类伸缩器不具有的耐高温特点。钢制伸缩器还具有耐老化特点制造做好防腐蚀处理就可以使用10年以上,每年维修时只需要重涂防锈漆处理,老化作用对于伸缩器的腐蚀是很少的。压盖式伸缩利用自身的密封作用,在船用管道连接中广泛使用,两端管子插入压盖中然后上紧螺栓就可以利用压盖对于两端橡胶密封条的压缩作用,是管道密封紧密连接可靠。是快速连接管道的*办法和卡箍接头以及焊接相比简单快速密封有效,并且允许管道连接时有位移将刚性连接变为柔性连接。球墨铸铁伸缩器和套管式伸缩器同样在电厂循环水管道中使用有效的使汽轮机的热蒸汽在循环水管道中冷暖回流使用。钢制伸缩器耐高温能有效的保证循环水管道的运行。在伸缩器中加装限位装置。使伸缩器在使用过程用能有效利用自身的限位作用防止被管道轴向拉伸力拉托可以在设计的范围内自由伸缩,补偿。

适用范围:产品适用于输送温度不高于350度的蒸汽和热水管线上。

优点:伸缩量大、安装简单方便、维护方便、

特点:耐高压、耐高温。

1.热力管道伸缩器为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了很大方便,热力伸缩器给长距离管路因温差伸缩起到了很好的调节作用。
2. 热力管道伸缩器内管材料分为铸铁热力伸缩器(HT)、镀锌热力伸缩器(DX)和钢制热力伸缩器(SF)三种。工作压力分PN6、PN10、PN16三种。
3.热力管道伸缩器安装前须松开压盘螺栓,将热力伸缩器拉至安装长度,然后用对角法拧紧,切勿压偏,如架空使用,两端须安装相应的固定支架。

热力管道伸缩器安装注意事项:

1、热力管道伸缩器安装前松开压盘螺栓,将伸缩器拉长至安装长度(见下表),然后对角法拧紧螺栓,切勿压偏。

2、热力伸缩器应安装在管道的直线段上两个固定支架之间,为保证热力伸缩器正常伸缩并防止拉脱,应设有导向支架及档件。

技术参数

公称通径DN

伸缩量

*小长度Lmin

*长度Lmax

安装长度L

40

250

400

650

525

50

250

400

650

525

65

250

420

670

545

80

250

420

670

545

100

250

435

685

560

125

250

435

685

560

150

250

435

685

560

200

260

460

720

590

250

260

460

720

590

300

270

490

760

625

350

270

490

760

625

400

280

520

800

660

450

280

520

800

660

500

300

550

850

700

600

310

570

880

725

700

320

605

925

765

900

330

640

970

805

1000

350

700

1050

875

1200

360

740

1100

920

1400

370

780

1150

965

1600

380

820

1200

1010

CS型热力管道伸缩器

热力管道伸缩器适用范围:

    CS型热力管道伸缩器产品适用于输送温度不高于450度的蒸汽和热水管线上。

热力管道伸缩器功能介绍:供应湖北华丰HFGD-67CS型热力管道伸缩器DN1600全型号管道伸缩器报价

    CS型热力管道伸缩器,它是由伸缩套、压盘和伸缩体组合而成。主要用在蒸汽管道上面,补偿蒸汽管道因热胀冷缩产生的位移。

    热力管道伸缩器优点:伸缩量大、安装简单方便、维护方便

    热力管道伸缩器特点:耐高压、耐高温。

CS热力管道伸缩器特点

管道伸缩器的链接主要有法兰连接、焊接两种,直埋式伸缩器(非地沟、设井安装时)一般采用焊接。管道伸缩器具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程

安装注意事项:

1、安装前松开压盘螺栓,将伸缩器拉长至安装长度,然后对角法拧紧螺栓,切勿压偏。 2.本伸缩器应安装在管道的直线段上两个固定支架之间,为保证伸缩器正常伸缩并防止拉脱,应设有导向支架及档件。

使用范围

CS型热力套管伸缩器是电厂、核电、发电、炼钢、扎钢及污水处理工程等给排水管道的必备

设备,它的使用温度200℃~350℃,它的使用压力1.0~2.5MPa.

热力管道伸缩器适用范围:
    CS型热力管道伸缩器产品适用于输送温度不高于450度的蒸汽和热水管线上。
热力管道伸缩器功能介绍:
    CS型热力管道伸缩器,它是由伸缩套、压盘和伸缩体组合而成。主要用在蒸汽管道上面,补偿蒸汽管道因热胀冷缩产生的位移。
    热力管道伸缩器优点:伸缩量大、安装简单方便、维护方便
    热力管道伸缩器特点:耐高压、耐高温。
热力管道伸缩器安装注意事项:
    1.安装前松开压盘螺栓,将伸缩器拉长至安装长度(见右表),然后对角法拧紧螺栓,切勿压偏。
    2.本伸缩器应安装在管道的直线段上两个固定支架之间,为保证伸缩器正常伸缩并防止拉脱,应设有导向支架及挡件。

产品名称:热力管道伸缩器
  公称通径:DN40mm—DN1600mm
  适用压力:0.6Mpa、1.0Mpa、1.6Mpa
  适用介质:蒸汽、热水等
  适用温度:450摄氏度以下
  执行标准:GB2555-81
作用:补偿吸收管道轴向、横向、角向热变形;吸收设备振动,减少设备振动对管道的影响;吸收地震、地陷对管道的变形量。
1. 该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。
2. 该产品内管材分为铸铁( HT )、镀锌( DX )和钢制( SF )三种。工作压力分 PN6 、 PN10 、 PN16 三种。
3. 安装前须松开压盘螺栓,将该产品拉至安装长度,然后用对角法拧紧,切勿压偏,如架空使用,两端须安装相应的固定支架。
4. 法兰连接采用 GB4216.3 - 4126.5 标准。
5. 如选用其它规格可另行生产。

安装注意事项
1、安装前松开压盘螺栓,将伸缩器拉长至安装长度,然后对角法拧紧螺栓,切勿压偏。
2、CS热力管道伸缩器应安装在管道的直线段上两个固定支架之间,为保证伸缩器正常伸缩并防止拉脱,应没有导向支架及档件。
3、热力管道伸缩器为优质钢材制造,热力管道伸缩器使用温度为150℃-300℃。热力管道伸缩器压力范围为1MPa、1.6MPa。
4、安装热力管道伸缩器前应先松开压盘螺栓,将热力伸缩器拉到安装长度后用对角法拧紧压盘螺栓,切勿压偏,然后,连接两端产品。
5、热力伸缩器应安装在管道直线上两个固定支架之间,以防拉脱。需要采取的措施
热力管道伸缩器1、 采用弯管热力管道伸缩器或波纹管热力管道伸缩器时,设计应考虑安装时的冷紧。冷紧系数可取0.5.
2、 采用套筒热力管道伸缩器时,应计算各种安装温度下的热力管道伸缩器安装长度,并保证管道在可能出现的最高、最低温度下,伸缩器留有不小于20mm的补偿余量。
3、采用波纹管轴向热力管道伸缩器时,管道上应安装防止波纹管失稳的导向支座。采用其他形式热力管道伸缩器,补偿管段过长时,亦应设导向支座。
4、 采用球形热力管道伸缩器、铰链型波纹管热力管道伸缩器,且补偿管段较长时宜采取减小管道摩擦力的措施。
5、 当两条管道垂直布置且上面的管道直接敷设在固定于下面管道的托架上时,应考虑两管道在最不利运行状态下热位移不同的影响,防止上面的管道自托架上滑落。
6、直埋敷设热水管道,经计算允许时,宜采用无补偿敷设方式,并应按《城镇直埋供热管道工程技术规程》(CJJ/T 81)的规定执行。

名称:CS型热力管道伸缩器
热力管道伸缩器产品介绍
        CS型热力管道伸缩器,它是由伸缩套、压盘和伸缩体组合而成。主要用在蒸汽管道上面,补偿蒸汽管道因热胀冷缩产生的位移。具有耐高压、耐高温、伸缩量大、安装简单方便、维护方便等特点。
热力管道伸缩器适用范围
        CS型热力管道伸缩器产品适用于输送温度不高于450度的蒸汽和热水管线上。
热力管道伸缩器安装注意事项
        1.安装前松开压盘螺栓,将伸缩器拉长至安装长度(见右表),然后对角法拧紧螺栓,切勿压偏。
        2.本伸缩器应安装在管道的直线段上两个固定支架之间,为保证伸缩器正常伸缩并防止拉脱,应设有导向支架及挡件。

CS型热力伸缩器用于补偿吸收管道轴向、横向、角向热变形;吸收设备振动,减少设备振动对管道的影响;吸收地震、地陷对管道的变形量。

1.该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。

2.该产品内管材分为铸铁( HT )、镀锌( DX )和钢制( SF )三种。工作压力分 PN6 PN10 PN16 三种。

3.安装前须松开压盘螺栓,将该产品拉至安装长度,然后用对角法拧紧,切勿压偏,如架空使用,两端须安装相应的固定支架。

4.法兰连接采用 GB4216.3 4126.5 标准。

5.如选用其它规格可另行生产。

安装注意事项

1、安装前松开压盘螺栓,将伸缩器拉长至安装长度,然后对角法拧紧螺栓,切勿压偏。

2CS热力管道伸缩器应安装在管道的直线段上两个固定支架之间,为保证伸缩器正常伸缩并防止拉脱,应没有导向支架及档件。

3、热力管道伸缩器为优质钢材制造,热力管道伸缩器使用温度为150300。热力管道伸缩器压力范围为1MPa1.6MPa

产品作用

1. 该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。
2. 该产品内管材分为铸铁( HT )、镀锌( DX )和钢制( SF )三种。工作压力分 PN6 PN10 PN16 三种。
3. 安装前须松开压盘螺栓,将该产品拉至安装长度,然后用对角法拧紧,切勿压偏,如架空使用,两端须安装相应的固定支架。
4. 法兰连接采用 GB4216.3 4126.5 标准。

4、安装热力管道伸缩器前应先松开压盘螺栓,将热力伸缩器拉到安装长度后用对角法拧紧压盘螺栓,切勿压偏,然后,连接两端产品。

5、热力伸缩器应安装在管道直线上两个固定支架之间,以防拉脱。

1、伸缩器简介:

    管道因温度变化产生热胀冷缩现象,管线受热膨胀变形,受冷收缩发生断裂,为了避免这种现象产生的管线破坏叫热力补偿。一般在管段加入补偿器,管线因温度变化而伸长或缩短的配件,热力管线上所利用的主要有波形补偿器和波纹管两种。

2、伸缩器特点:

    管道伸缩器的链接主要有法兰连接、焊接两种,直埋式伸缩器(非地沟、设井安装时)一般采用焊接。管道伸缩器具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

3、伸缩器参数:

   产品型号:CS

   产品名称:热力管道伸缩器

   公称通径:DN40mm—DN1600mm

   适用压力:0.6Mpa、1.0Mpa、1.6Mpa

   适用介质:蒸汽、热水等

   适用温度:450摄氏度以下
