刚性防水套管

刚性防水套管

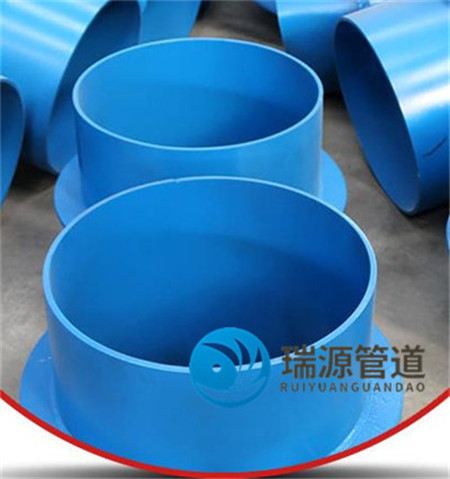

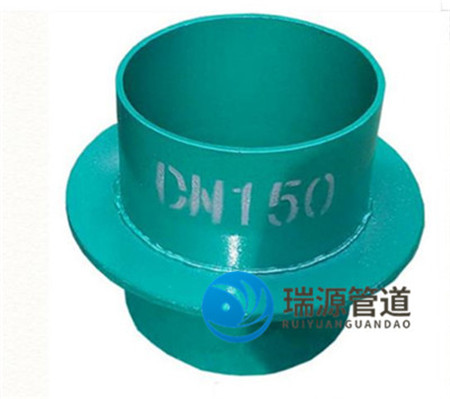

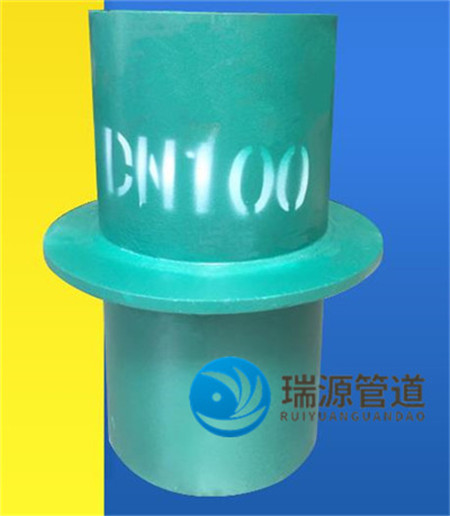

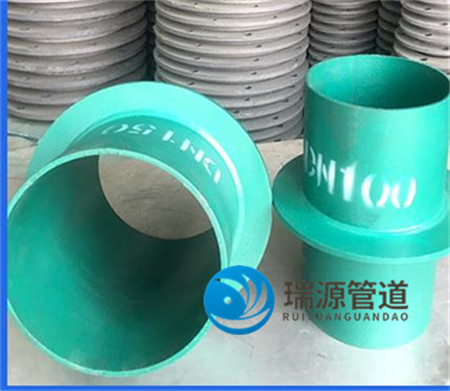

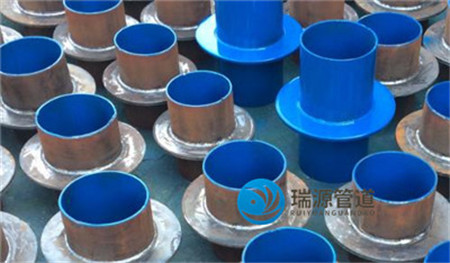

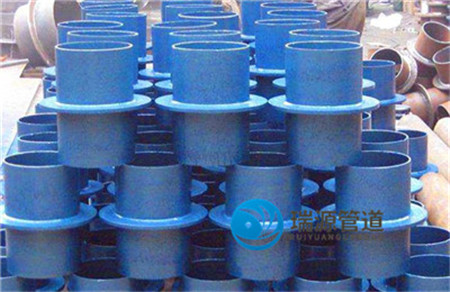

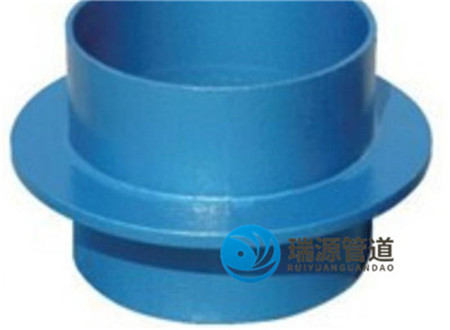

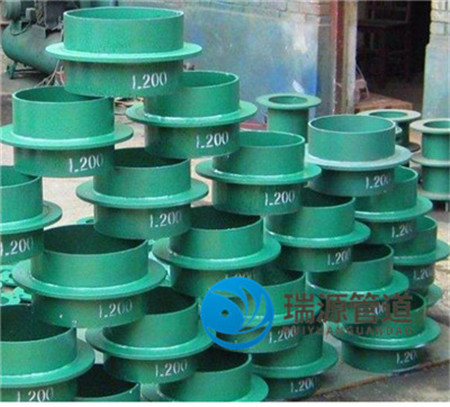

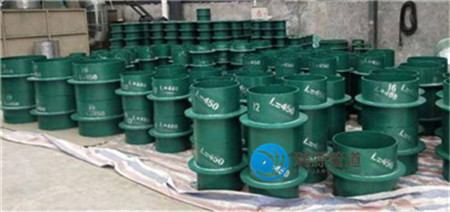

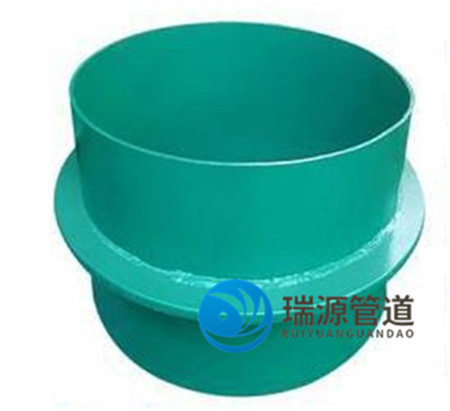

穿墙（池、板等）的套管。刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水。如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，就可以选用刚性防水套管。

用途

地下工程、化工、钢铁、建筑、化工、刚铁、自来水

刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物，对于地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接，A型适用于钢管。

说明

1 、刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。

2、翼环及钢套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

3 、套管尺寸表内所列之材料重量为钢套管（套管长度 L 值按 200mm 计算）及翼环之重量。钢套管及翼环用 A3 材料制作， T42 焊条焊接。

4 、套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围， Ⅱ型套管应比翼环直径（ D4 ）大 200mm ，而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。

5 、防水套管处的混凝土墙厚，应不小于 200mm ，否则应使墙壁一边或两边加厚，加厚部分的直径，最小应比翼环直径（ D4 ）大 200mm 。

6、刚性防水套管多用油麻、石棉水泥填充，填充后紧密捣实。
